廣晟德小型無鉛雙波峰焊機GSD-WD300S工作視頻

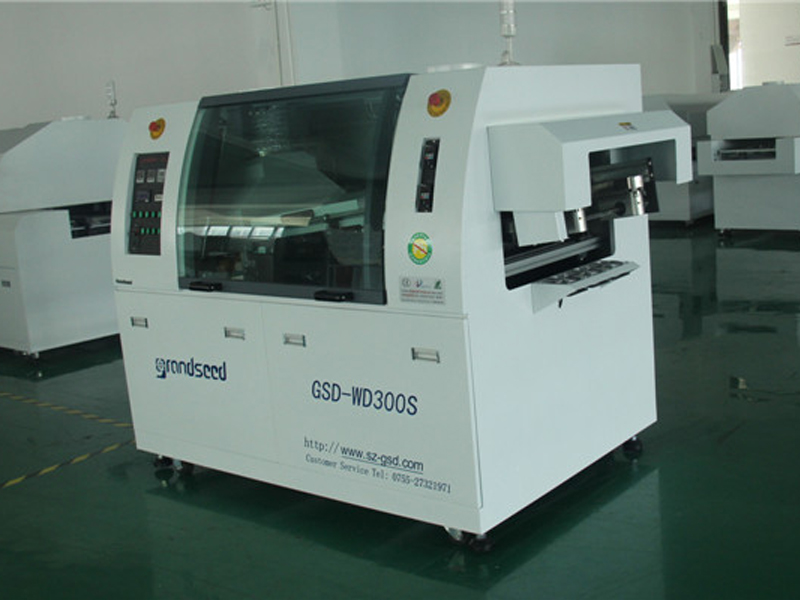

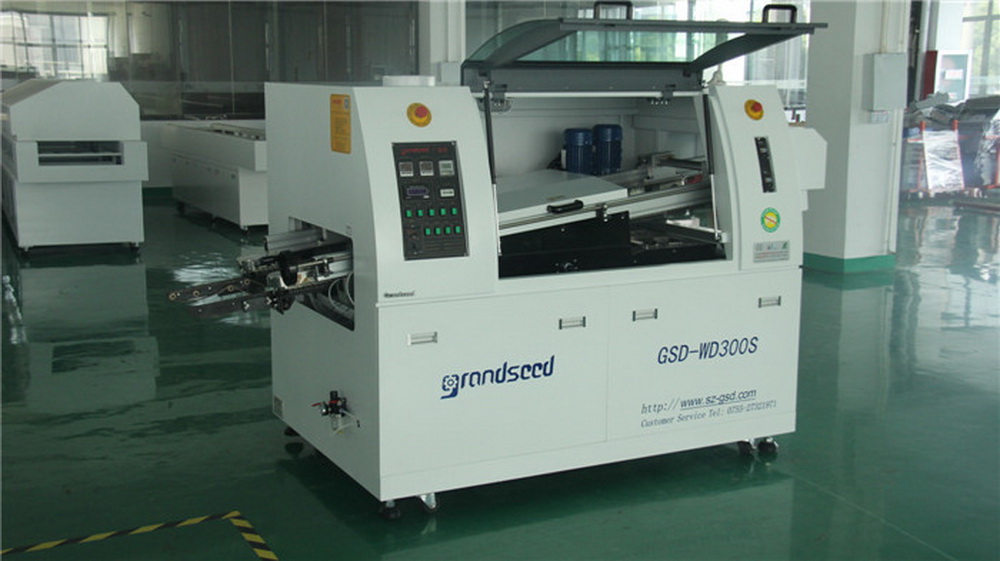

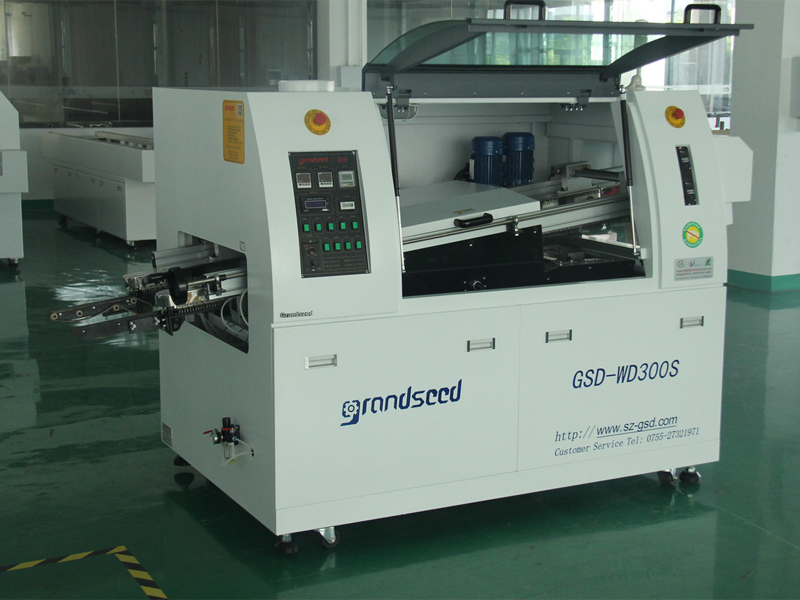

廣晟德小型無鉛雙波峰焊機GSD-WD300S結構設計特點

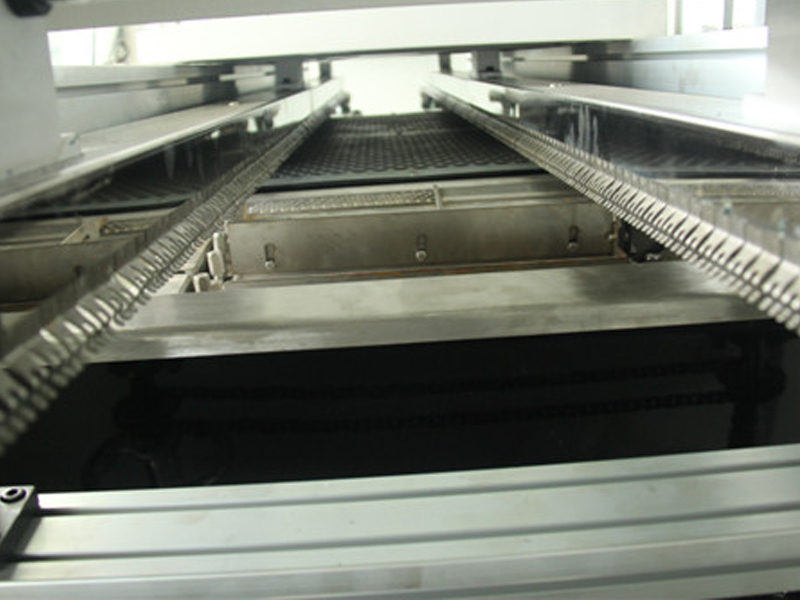

1、專用鋁導軌使用高溫耐磨，不繡鋼導軌特殊的熱補償防變形伸縮結構確保導軌不變形不掉板.

2、三點同步導軌調寬裝置，蝸輪、蝸桿加高精密絲桿調寬，調寬精度小于0.2mm，6點支撐，使導軌保持 平行一致，無大小頭，整條導軌安裝，勿須截斷.

3、廣晟德專用1.5MM雙鉤爪（不變形、不粘錫）， 夾板厚度≦2.5mm（進板為同步鏈條式接駁）.

4、運輸采用90W的變頻進口馬達，帶過載限力器保護裝置。

5、進口微型防腐蝕化工泵，雙邊洗爪，丙醇為清潔劑，自動循環清洗鏈爪.

6、有熱電偶異常報警功能；馬達過載保護報警，機頭、機尾設有兩處應急緊急制，特殊、緊急情況下請按下。

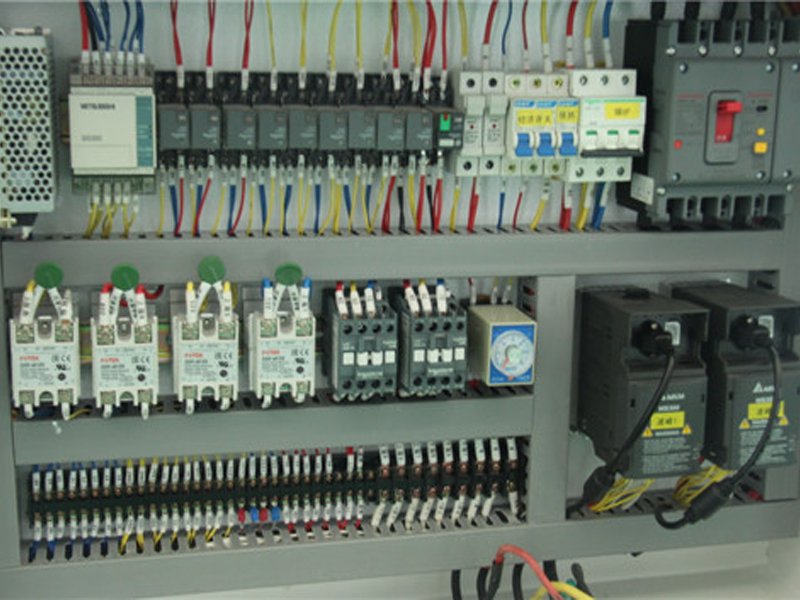

廣晟德小型無鉛雙波峰焊機GSD-WD300S控制系統特點

● 按鍵式的控制系統，直觀的操作界面，廣晟德自主研發的PCBASE波峰焊控制軟件V1.0系統，大大地提高了工作效率，降低了生產成本；

● 全自動運輸動力系統，無級變頻調速，自動同步入板，PCB板自動進入噴霧系統。

廣晟德小型無鉛雙波峰焊機GSD-WD300S焊接系統優勢

1、PCB板進入錫爐焊接區，自動開始焊接，焊接完畢后自動停止波峰。

2、錫爐無鉛環保獨立設計，升降與進出，方便安全，便于清理；

3、錫爐采用進口不銹鋼制做，硅酸鋁保溫材料保溫,爐內溫度270℃的情況下爐外溫度≤60℃,保溫效果佳,安全性高.

4、3MM厚無鉛不銹鋼材料，耐高溫耐腐蝕，適應無鉛工藝，壽命長；標配一個爐膽.

5、錫爐采用5面發熱方式，加熱升溫快，設計自動開/關機時間，錫爐升溫時間70分鐘即可生產。

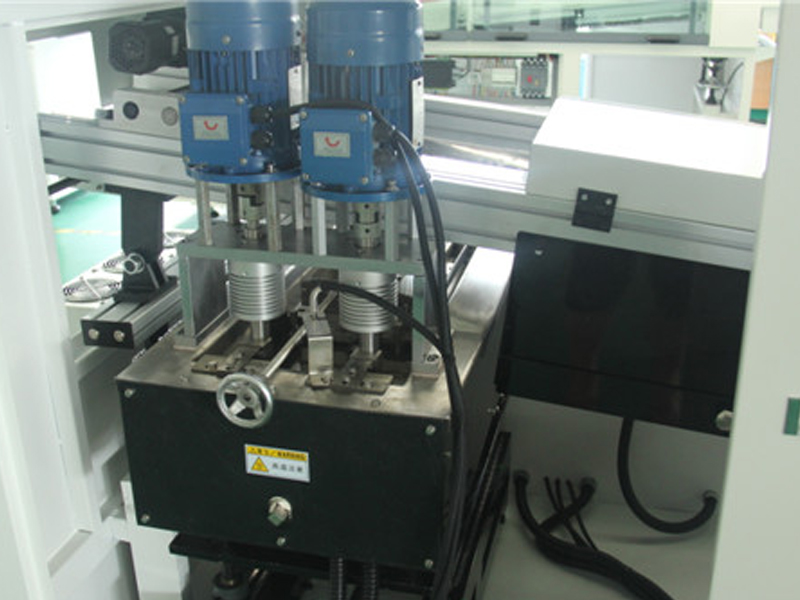

6、錫爐采用進口高溫馬達，無級變頻調速，獨立控制，波峰性能穩定；

7、錫爐加熱采用高速PID外熱式兩段獨立控制，升溫迅速，解決了錫爐暴錫的缺點；

8、錫爐噴嘴可根據你要過的PCB板的寬窄進行調整，減少了無效焊接區的面積，使焊錫與空氣接觸面積小，大大的減少了焊錫的氧化量。錫條含雜質不同錫渣約有偏差。適用Sn/Ag/Cu、Sn/Zn、Sn/Cu各種無鉛焊料,錫渣氧化量每8小時在0.8-2.0KG以內（根據PCB板的大小而異）

9、增加導流槽和防氧化套，減少黑粉和豆腐渣狀氧化物。

10、錫爐設計合理,錫渣自動匯集.清理錫爐簡單、方便、安全，不用天天撈錫渣，可根據情況一周或更長時間清理一次。

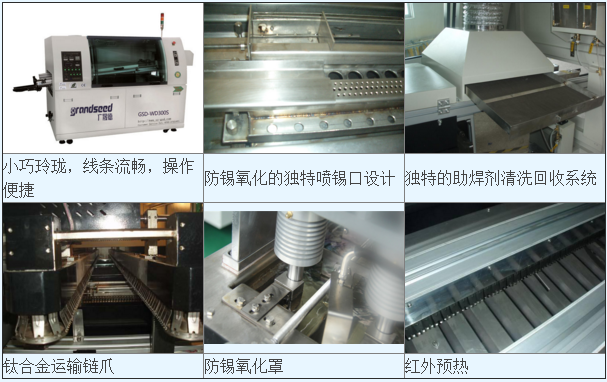

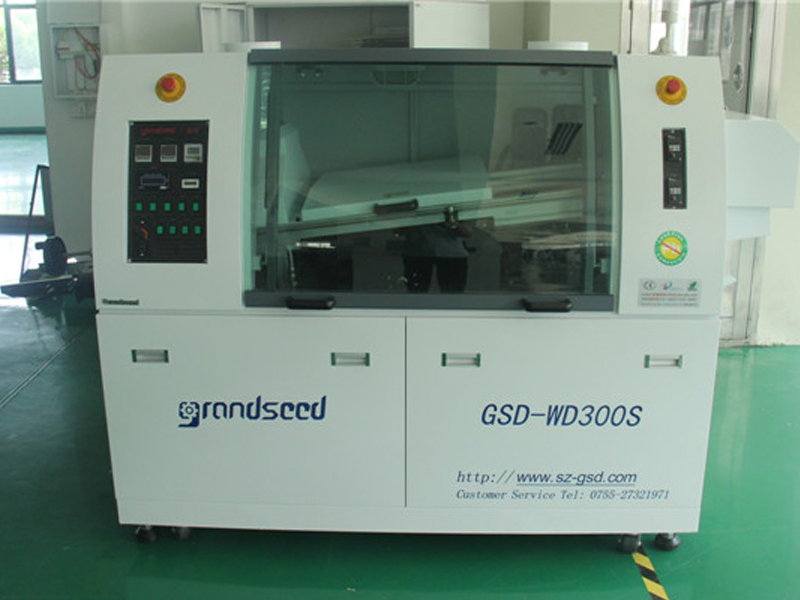

廣晟德小型無鉛雙波峰焊機GSD-WD300S細節圖

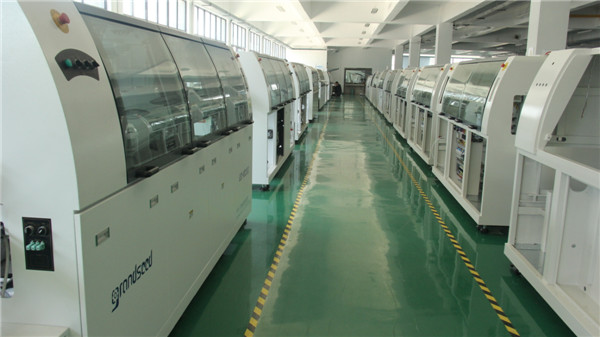

廣晟德小型無鉛雙波峰焊機GSD-WD300S批量生產圖
