回流焊是英文Reflow是通過重新熔化預先分配到印制板焊盤上的膏裝軟釬焊料，實現表面組裝元器件焊端或引腳與印制板焊盤間機械與電氣連接的軟釬焊。廣晟德這里分享一下回流焊原理和目的。

回流焊工作視頻

回流焊原理

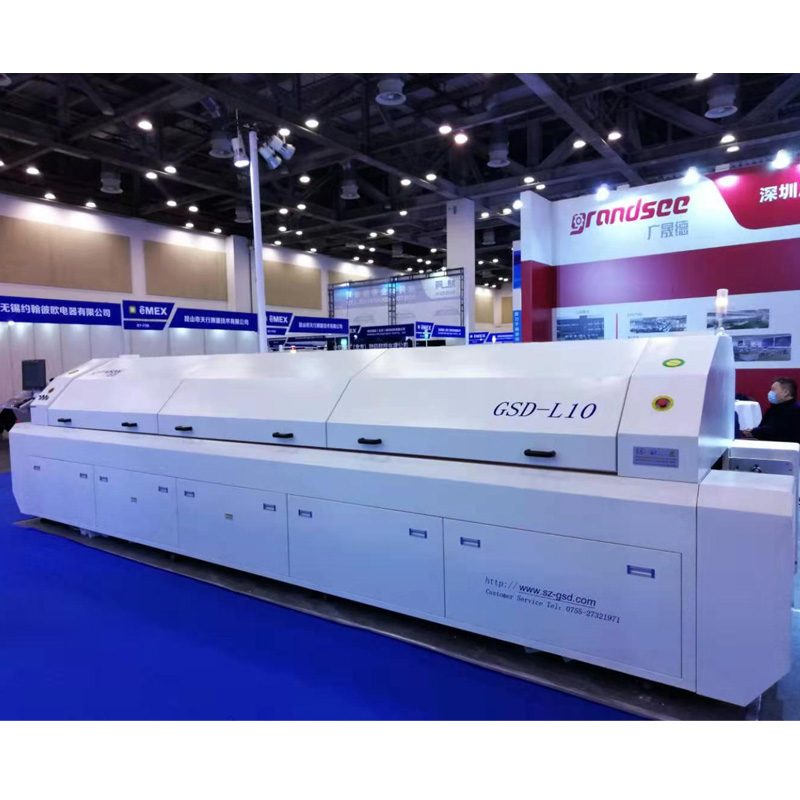

貼裝好smt元件的線路板經過回流焊爐導軌的運輸分別經過回流焊爐的預熱區、保溫區、焊接區、冷卻區，經過回流焊爐這四個溫區的作用后形成完整的焊接點。

A.當PCB進入升溫區時，焊膏中的溶劑、氣體蒸發掉，同時，焊膏中的助焊劑潤濕焊盤、元器件端頭和引腳，焊膏軟化、塌落、覆蓋了焊盤，將焊盤、元器件引腳與氧氣隔離。

B.PCB進入保溫區時，使PCB和元器件得到充分的預熱，以防PCB突然進入焊接高溫區而損壞PCB和元器件。

C.當PCB進入焊接區時，溫度迅速上升使焊膏達到熔化狀態，液態焊錫對PCB的焊盤、元器件端頭和引腳潤濕、擴散、漫流或回流混合形成焊錫接點。

D.PCB進入冷卻區，使焊點凝固此；時完成了回流焊。

回流焊目的

回流焊"是因?yàn)闅怏w在焊機內循環流動產生高溫達到焊接目的。它是把貼片元件安裝好的線路板送入SMT回流焊焊膛內，經過高溫把用來焊接貼片元件的錫膏通過高溫?zé)犸L(fēng)形成回流溫度變化的工藝熔融，讓貼片元件與線路板上的焊盤結合，然后冷卻焊接在一起?？傮w總結回流焊的目的就是用來把無源引腳的SMT貼片元件通過錫膏與線路板焊接在一起形成有一定電氣性能的成品PCBA電路板。
