波峰焊接中PCB通過波峰時其熱作用過程大致可分為三個區域，如圖所示，要想達到完好的波峰焊接點所需要的焊接材料主要有：波峰焊錫條、波峰焊助焊劑、波峰焊錫條添加劑。

波峰焊錫條是在波峰焊爐中融化以后經過波峰焊的作用使線路板上的插裝元器件與線路板焊盤焊接在一起。波峰焊助焊劑的作用是1、 除去被焊基體金屬表面的銹膜；2、防止加熱過程中線路板被焊金屬的二次氧化；3、降低液態釬料的表面張力；4、傳熱；5、促進液態釬料的漫流。波峰焊錫條焊接添加劑一般有防氧化劑和稀釋劑，它們的作用從字面上意思就能理解，防氧化劑就是防止錫條過多氧化形成錫渣過多的添加劑，稀釋劑是用來稀釋助焊劑的。

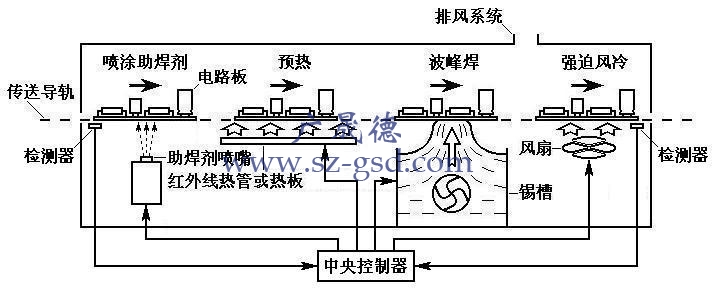

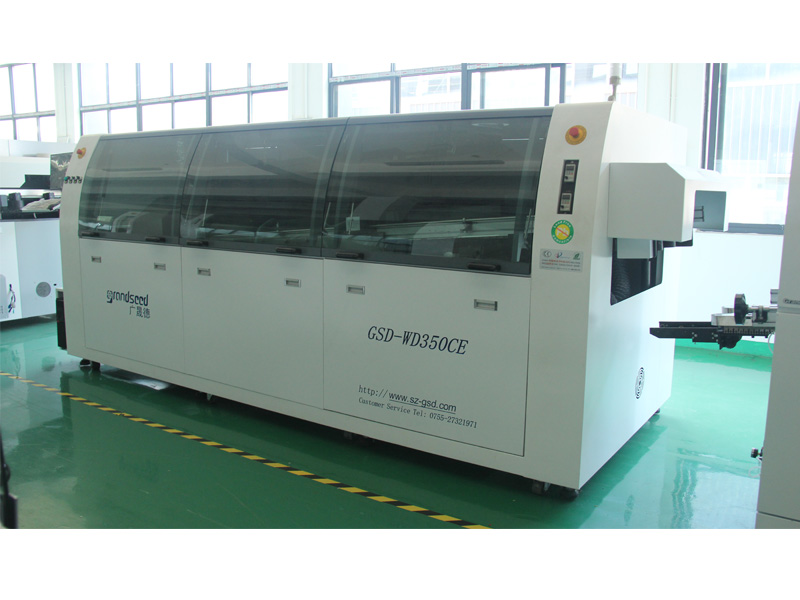

波峰焊設備結構組成主要是由運輸帶，助焊劑添加區，預熱區，錫爐四部分組成。現在市面上應用最普遍的雙峰系統，其湍流波往復運動，焊料從噴嘴而不是從一個狹長的縫中噴射。運動著的噴嘴在防止漏焊方面比狹縫更有效，因為它不僅產生湍流，而且具有清洗作用。

在雙波峰系統中，波的湍流部分防止漏焊，它保證穿過電路板的焊料分布適當。焊料以較高速通過狹縫滲入，從而透人窄小間隙。噴射方向與電路板進行方向相同。單就湍流波本身并不能適當焊接元件，它給焊點上留下不平整和過剩的焊料，因此需要第二個波。

第二層流波或平滑波消除了由第一個湍流波產生的毛刺和焊橋。層流波實際上與傳統的通孔插裝組件使用的波一樣。因此，當傳統組件在一臺機器上焊接時，就可以把湍流波關掉，用層流波對傳統組件進行焊接。
