波峰焊對預(yù)熱的要求是要從低溫（80度）以斜坡上升至高溫度（130度以下），一般剛開機預(yù)熱要升溫5-10分鐘，預(yù)熱的時間一般都是120秒，機板的受熱溫度要在180度以下、無鉛波峰錫槽的最佳溫度250-265度。

要是有過爐治具的話就要溫度可以打到170度以下，預(yù)熱段的溫度要從低到高的設(shè)置，相鄰的預(yù)熱區(qū)溫度相差最好在10度左右！一般剛開機預(yù)熱要升溫5-10分鐘，預(yù)熱的時間一般都是120秒，線路板的受熱溫度要在180度以下、有鉛波峰焊錫槽230+/-20攝氏度、無鉛波峰錫槽的最佳溫度250-265度。

有鉛波峰焊三段預(yù)熱區(qū)及錫爐溫度的設(shè)定：單面板有鉛焊接工藝：運輸速度：1.5米/分鐘；預(yù)熱1：120℃、預(yù)熱2：130℃、預(yù)熱3：140℃；錫爐溫度230+/-20攝氏度。這樣設(shè)置的話板面溫度有85℃；板底溫度有100℃、雙面板有鉛焊接工藝：運輸速度：1.2米/分鐘；預(yù)熱1：130℃、預(yù)熱2：140℃、預(yù)熱3：150℃；錫爐溫度245℃-252℃。這樣設(shè)置的話板面溫度有95℃；板底溫度有110℃、具體的實際參數(shù)都要用專業(yè)的爐溫曲線測試儀來測量才可以、如果這個參數(shù)沒有達到焊接工藝的話、還要調(diào)整參數(shù)、在進行測試、達到標準為止。

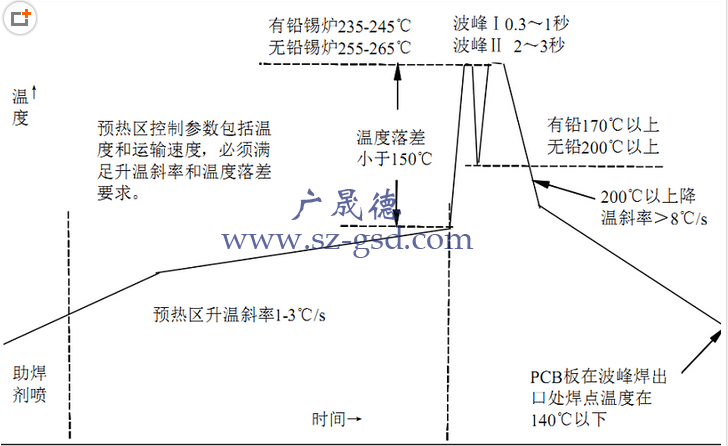

無鉛波峰焊的預(yù)熱區(qū)溫度升溫速率一般控制在1.2~1.6℃/s（秒），預(yù)熱區(qū)溫度一般不超過160℃，保溫區(qū)溫度控制在160~170℃，波峰區(qū)峰值溫度一般控制在250-265度，并且溫度的維持時間在10~15秒，從升溫到峰值溫度的時間應(yīng)維持在三分半到四分鐘左右

溫度曲線測試線路板上取點問題：準備測試前線路板上的取點是取決于測試儀端口的多少來決定的，有的儀器有4個端口，有的有6個，測試板越大，取的點就越多，有的客戶是有要求的，點越多，參考的范圍就越大，便于觀察你整個測溫板的溫度受熱均勻度。板面一般只要一根線就可以了，除非客戶有特殊要求。
