回流焊接質量好壞影響到整個電子產品的質量好壞。那么是有什么因素影響到回流焊質量呢？廣晟德回流焊下面從錫膏、設備和工藝這三個方面詳細的分析一下影響回流焊接品質的因素。

回流焊設備

一、焊錫膏影響回流焊接品質

回流焊接品質受諸多因素的影響,最重要的因素是回流焊爐的溫度曲線及焊錫膏的成分參數.現在常用的高性能回流焊爐,已能比較方便地精確控制、調整溫度曲線.相比之下,在高密度與小型化的趨勢中,焊錫膏的印刷就成了回流焊質量的關鍵.

焊錫膏合金粉末的顆粒形狀與窄間距器件的焊接質量有關,焊錫膏的粘度與成分也必須選用適當.另外,焊錫膏一般冷藏儲存,取用時待恢復到室溫后,才能開蓋,要特別注意避免因溫差使焊錫膏混入水汽,需要時用攪拌機攪勻焊錫膏.

二、回流焊設備本身質量是影響回流焊接品質

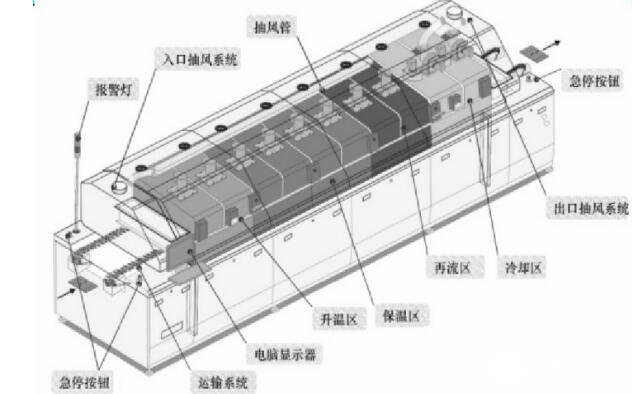

回流焊設備組成

1. 回流焊設備溫度控制精度應達到土1℃：影響溫度控制精度和回流焊發熱體方式與加熱傳熱方式有關：

a：發熱絲式發熱體（通常用進口的鎳鉻絲繞制發熱體），此類發熱體一般交換率比較高，壽命比較長。

b: 紅外管式發熱體（采用進口材質的遠紅外發熱管），此類發熱體輻射式，均勻性好，但會和產生色溫差，主要用于熱補償區，不適用于焊接。

c：發熱管式發熱體，此類發熱管發熱效率低，如不通過熱風，受熱面均勻性不好（一般少采用）

加熱傳熱方式：全熱風循環式（好） 和 熱風循環+紅外復合式（良好） 和 全紅外式（差）

2. 回流焊設備傳輸帶橫向溫差要求土5℃以下，否則很難保證焊接質量。

3. 回流焊設備傳送帶寬度要滿足最大PCB尺寸要求。

根據PCB選擇網帶寬度：PCB 200MM 網帶應用選擇300MM ，一般：300 350 400 450 500MM 600MM選擇寬度越大，回流焊功率也就會更大，所以選擇合適才是最重要的。

4. 加回流焊設備熱區長度越長、加熱區數量越多，越容易調整和控制溫度曲線。一般中小批量生產選擇加熱區長度1.8m左右的 回流爐即能滿足要求。另外，上、下加熱器應獨立控溫，以便調整和控制溫度曲線。

5. 回流焊設備最高加熱溫度一般為300~350℃，如果考慮無鉛焊料或金屬基板，應選擇350℃以上。

不同回流焊其保溫性能不一樣，低檔的產品一般保溫層不夠，最高溫度通常達不到300度，一般要求設計溫度可以達到300度中檔以上的回流焊設計超過320-350以上如果是散熱器焊接回流焊就達400度。

6. 傳送帶運行要平穩，傳送帶震動會造成移位、吊橋、冷焊等焊接缺陷。

中低檔的回流焊，傳動機構比較簡單，也會有少許振動。

三、回流焊接工藝影響回流焊接品質

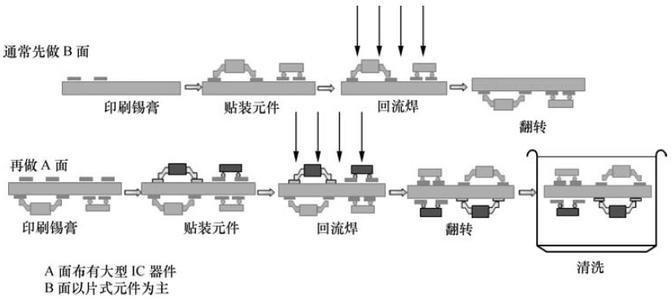

回流焊工藝流程

在排除了焊錫膏印刷工藝與貼片工藝的品質異常之后,回流焊接工藝本身也會導致以下品質異常:

1、冷焊通常是再流焊溫度偏低或再流區的時間不足.

2、錫珠預熱區溫度爬升速度過快(一般要求,溫度上升的斜率小于3度每秒).

3、連錫電路板或元器件受潮,含水分過多易引起錫爆產生連錫.

4、裂紋一般是降溫區溫度下降過快(一般有鉛焊接的溫度下降斜率小于4度每秒).
