波峰焊主要工藝流程就是噴涂助焊劑、預熱、焊接、冷卻。波峰焊冷卻系統主要負責降低熱能對元器件的損害，提高PCB基板銅箔的粘接強度等。廣晟德波峰焊這里為大家主要分析一下波峰焊冷卻系統作用和技術要求。

一、波峰焊冷卻系統作用。

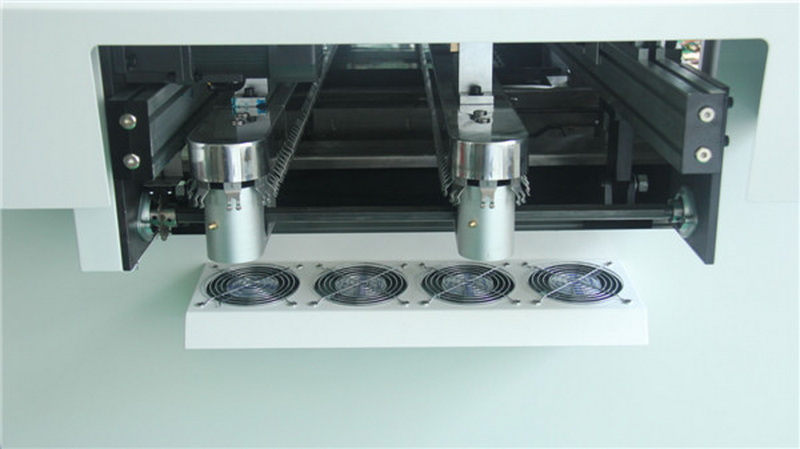

設置冷卻系統的目的是迅速驅散經過焊料波峰區積累在PCB上的余熱。常見結構形式有風機式、風幕式、壓縮空氣式。

二、波峰焊冷卻系統的技術要求。

1、風壓應適當，過猛易產生擾動焊點。

2、氣流應定向，應不至于焊料槽表面劇烈散熱。

3、最好能提供先溫風后冷風逐漸冷卻模式，急劇冷卻將導致產生較大的熱應力而損害元件，如陶瓷元件等，而且易在焊點內形成空洞。
