波峰焊平流波和擾流波的特點作用

來源: 安徽廣晟德 人氣:4223 發表時間:2022/11/09 10:51:31
更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩 更多精彩

現在的波峰焊一般大部分都是屬于雙波峰焊,雙波峰焊的兩個焊錫波峰分別叫做平流波(平滑波)和擾流波。雙波峰焊接時,線路板組件首先經過第一波湍流波,再過第二波平滑波。廣晟德這里分享一下波峰焊平流波和擾流波的特點作用。



波峰焊擾流波的特點作用:


湍流波從一個狹長的縫隙中噴出,以一定的壓力、速度沖擊著PcB的焊接面并進入元器件各狹小密集的焊區。由于有一定的沖擊壓力,湍流波能夠較好地滲入到一般難以進入的密集焊區,有利于克服排氣、遮擋形成的焊接死區,提高焊料到達死區的能力,大大減少了漏焊以及垂直填充不足的缺陷。但是湍流波的沖擊速度快、作用時間短,因此其對焊區的加熱、焊料的潤濕擴展并不均勻、充分,焊點處可能出現橋連或粘連了過量的焊料等現象,因此需要第二個波峰平流波進一步作用。

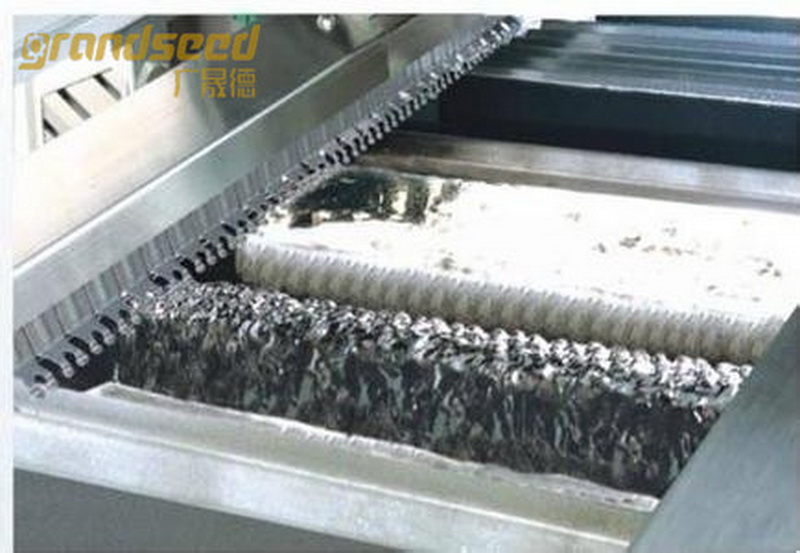

波峰焊的兩個波峰面


波峰焊平流波的特點作用:


波峰焊的平流波與傳統的通孔插裝波峰焊類似,其波面較寬、運動速度較慢,在靠近波峰表面的中心區域上,PcB與焊料流動的相對速度可以近似為零。在這樣一種相對靜止的情況下,焊料能夠充分潤濕、擴展,有利于形成充實的焊點。當焊點離開波峰的瞬間,少量焊料由于自身內聚力的作用而收縮并粘附在焊盤和引腳之間,并在熔融焊料的表面張力作用下收縮形成焊點,多余焊料則流回焊料槽中。


波峰焊平流波就是消除由擾流波產生的毛刺和焊橋。平流波實際上就是單波峰焊機所使用的波,因此,當傳統通孔元件在雙波機器上焊接時,就可以把擾流波關掉,用平流波就可以完成焊接。平流波的整個波面基本上保持水平,象個鏡面。初看起來,好像錫波是靜態的,實際上焊錫是在不停流動的,只是波非常平穩。


如果波峰焊接有貼片元件的線路板,沒有波峰焊擾流波進行波峰,就會出現大量的貼片元件不能焊接到錫的現象,波峰焊擾流波就是沖擊波峰,沖擊到縫隙中焊接到小型的元器件。但是波峰焊擾流波峰由于沖擊焊接的作用回出現大量的連焊的現象,所以需要平滑波進行二次的波峰。
