在線路板通孔元器件工藝制程中，透錫率是非常重要的，透錫是否良好直接影響到焊點的可靠性。如果在過波峰焊后透錫效果不好，就容易造成電氣性能接觸不良等問題。廣晟德波峰焊這里分享一下波峰焊線路板透錫要求與不良解決。

一、波峰焊線路板透錫要求：

波峰焊焊點的透錫率一般要達到75%以上，也就是面板外觀檢驗透錫率要高于板厚的75%，透錫率在75%-100%都可以。波峰焊在焊接時熱量被PCB板吸收，如果出殃溫度不夠就會出現透錫不良。為了讓PCB板得到更多熱量，可以按不同的PCB板調節對應的吃錫深度。

二、波峰焊透錫線路板影響因素及解決方法：

波峰焊透錫不良主要和原材料（PCB板、元器件）、波峰焊焊接工藝、助焊劑的使用以及人工焊接的水平等因素有關。

1、原材料因素：

正常情況下融化后的錫具有很強的滲透性，但不是所有的金屬都可以滲透進去，比如鋁，鋁金屬的表面會形成一層致密的保護層，它的分子結構其他分子很難滲透進去。另外如果金屬表面有氧化，錫也很難滲透進去，需要使用助焊劑處理，或把氧化層清理干凈。

2、波峰焊焊接工藝因素：

透錫不良與波峰焊的工藝息息相關，需要重新設置優化焊接參數，如：波峰高度、溫度設置、焊接時間和移動速度等。軌道角度可以適當降低，增加波峰的高度，提高錫液與焊盤的接觸面；然后適當調高波峰焊接的溫度，焊接溫度越高，錫的滲透性越強，不過焊接溫度要在元器件可承受溫度范圍之內；最后可以降低運輸速度，增加預熱和焊接時間，使助焊劑能充分去除表面的氧化物，滲透焊點，提高透錫率。

3、助焊劑因素：

助焊劑的使用是否恰當，也是影響波峰焊透錫不良的重要因素。助焊劑的作用主要是去除PCB板和元器件表面的氧化物，和防止焊接過程中再度氧化，助焊劑選用不當、噴涂不均勻、使用量過少過多都會導致透錫不良。首先要選用正規品牌的助焊劑，效果會更好，另外要定期檢查助焊劑的噴頭，防止噴頭堵塞或損壞。

4、人工焊接因素：

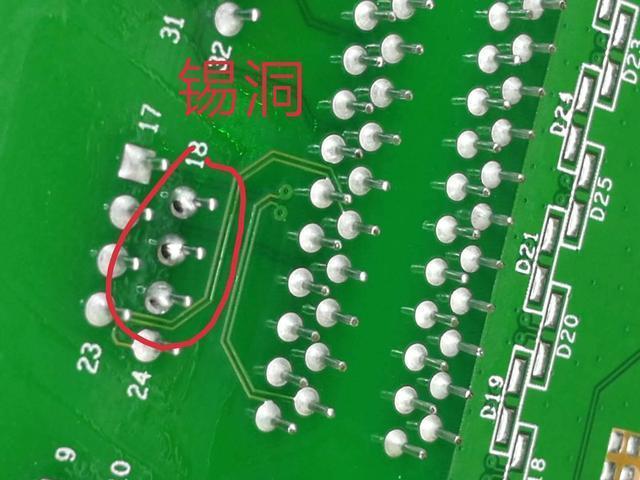

在波峰焊焊接質量檢驗中，一部分元器件僅僅是表面焊點形成錐形，而通孔內沒有透錫，形成虛焊。類似的問題一般出現在人工焊接中，主要是因?yàn)楹附拥臏囟炔粔蚧蚝附訒r(shí)間太短的原因。波峰焊透錫不良很容易造成虛焊，從而增加人工返修的成本。選擇性波峰焊的透錫率要比波峰焊的好很多，如果產品對焊接質量和透錫率要求很高，可以用選擇焊，可以在一定程度上減少透錫不良的問題。
