回流焊接后產(chǎn)品的品質(zhì)與回流焊有關的工藝因素主要的就是調(diào)整好回流焊的溫區(qū)設置和溫度曲線，調(diào)整好預熱區(qū)、保溫區(qū)、回流焊區(qū)和冷卻區(qū)這幾個區(qū)的溫度，下面安徽廣晟德回流焊就為大家仔細的講解一下。

一、 回流焊溫度曲線的建立影響回流焊產(chǎn)品品質(zhì)

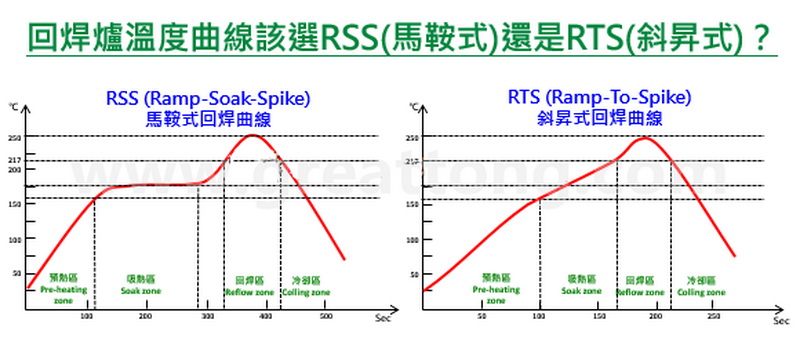

溫度曲線是指SMA通過回流爐時，SMA上某一點的溫度隨時間變化的曲線。溫度曲線提供了一種直觀的方法，來分析某個元件在整個回流焊過程中的溫度變化情況。這對于獲得最佳的可焊性，避免由于超溫而對元件造成損壞，以及保證焊接質(zhì)量都非常有用。溫度曲線采用爐溫測試儀來測試，如SMT-C20爐溫測試儀。

二、 回流焊預熱段影響產(chǎn)品品質(zhì)

回流焊預熱區(qū)域的目的是把室溫的PCB盡快加熱，以達到第二個特定目標，但升溫速率要控制在適當范圍以內(nèi)，如果過快，會產(chǎn)生熱沖擊，電路板和元件都可能受損；過慢，則溶劑揮發(fā)不充分，影響焊接質(zhì)量。由于加熱速度較快，在溫區(qū)的后段SMA內(nèi)的溫差較大。為防止熱沖擊對元件的損傷，一般規(guī)定最大速度為4℃/s。然而，通常上升速率設定為1-3℃／s。典型的升溫速率為2℃／s。

三、 回流焊保溫段影響產(chǎn)品品質(zhì)

回流焊保溫段是指溫度從120℃-150℃升至焊膏熔點的區(qū)域。其主要目的是使SMA內(nèi)各元件的溫度趨于穩(wěn)定，盡量減少溫差。在這個區(qū)域里給予足夠的時間使較大元件的溫度趕上較小元件，并保證焊膏中的助焊劑得到充分揮發(fā)。到保溫段結(jié)束，焊盤、焊料球及元件引腳上的氧化物被除去，整個電路板的溫度達到平衡。應注意的是SMA上所有元件在這一段結(jié)束時應具有相同的溫度，否則進入到回流段將會因為各部分溫度不均產(chǎn)生各種不良焊接現(xiàn)象。

四、 回流焊回流段影響產(chǎn)品品質(zhì)

在這一區(qū)域里加熱器的溫度設置得最高，使組件的溫度快速上升至峰值溫度。在回流段其焊接峰值溫度視所用焊膏的不同而不同，一般推薦為焊膏的熔點溫度加20-40℃。對于熔點為183℃的63Sn／37Pb焊膏和熔點為179℃的Sn62／Pb36／Ag2焊膏，峰值溫度一般為210-230℃，再流時間不要過長，以防對SMA造成不良影響。理想的溫度曲線是超過焊錫熔點的“尖端區(qū)”覆蓋的面積最小。

五、 回流焊冷卻段影響產(chǎn)品品質(zhì)

這段中焊膏內(nèi)的鉛錫粉末已經(jīng)熔化并充分潤濕被連接表面，應該用盡可能快的速度來進行冷卻，這樣將有助于得到明亮的焊點并有好的外形和低的接觸角度。緩慢冷卻會導致電路板的更多分解而進入錫中，從而產(chǎn)生灰暗毛糙的焊點。在極端的情形下，它能引起沾錫不良和減弱焊點結(jié)合力。冷卻段降溫速率一般為3-10℃／s，冷卻至75℃即可。

在SMT回流焊工藝造成對元件加熱不均勻的原因主要有：回流焊元件熱容量或吸收熱量的差別，傳送帶或加熱器邊緣影響，回流焊產(chǎn)品負載等三個方面。

1.通常PLCC、QFP與一個分立片狀元件相比熱容量要大，焊接大面積元件就比小元件更困難些。

3.產(chǎn)品裝載量不同的影響。回流焊的溫度曲線的調(diào)整要考慮在空載，負載及不同負載因子情況下能得到良好的重復性。負載因子定義為：LF=L/(L+S);其中L=組裝基板的長度，S=組裝基板的間隔。

 2.在回流焊爐中傳送帶在周而復使傳送產(chǎn)品進行回流焊的同時，也成為一個散熱系統(tǒng)，此外在加熱部分的邊緣與中心散熱條件不同，邊緣一般溫度偏低，爐內(nèi)除各溫區(qū)溫度要求不同外，同一載面的溫度也差異。

以上這些回流焊接時的注意事項都掌握好再加上好品質(zhì)的回流焊設備就會焊接出好品質(zhì)的電子產(chǎn)品。好品質(zhì)回流焊的具體配置請點擊詳細了解：回流焊
