回流焊機(jī)溫度設(shè)置多少？這要根據(jù)錫膏廠家給出的參數(shù)和實(shí)際焊接產(chǎn)品來調(diào)整。一般回流焊機(jī)溫度設(shè)置要根據(jù)它總體上的的分區(qū)情況設(shè)置：1：預(yù)熱區(qū)（又名：升溫區(qū)）；2：恒溫區(qū)（保溫區(qū)/活性區(qū)）；3：回流區(qū)；4 ：泠卻區(qū)。廣晟德下面就以這四大溫區(qū)情況講一下有鉛錫膏和無鉛錫膏過回流焊機(jī)時(shí)溫度設(shè)置多少？

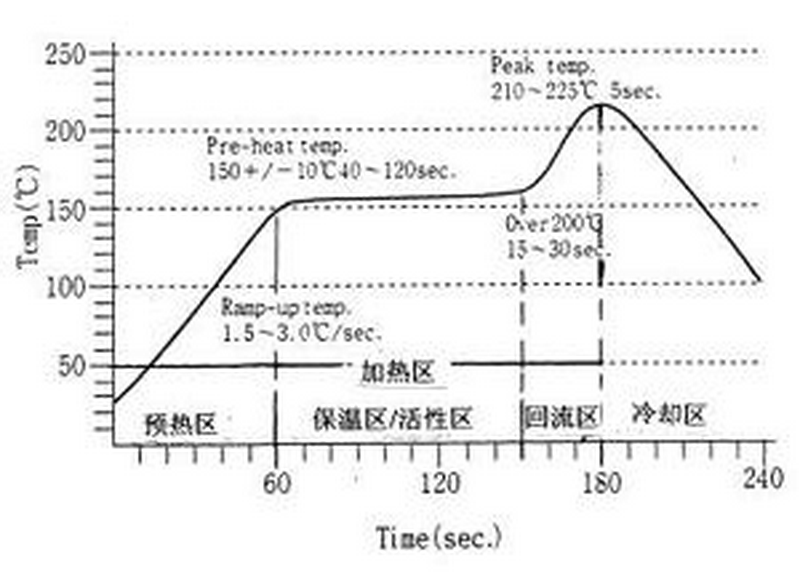

一、有鉛錫膏回流焊機(jī)溫度設(shè)置

1、預(yù)熱區(qū)

預(yù)熱區(qū)通常指由室溫升至150度左右的區(qū)域，在這個(gè)區(qū)域，SMA平穩(wěn)升溫，在預(yù)熱區(qū)錫膏的部分溶劑能夠及時(shí)的發(fā)揮。元件特別是集成電路緩慢升溫。以適應(yīng)以后的高溫，但是由于SMA表面元件大小不一。其溫度有不均勻的現(xiàn)象。在些溫區(qū)升溫的速度應(yīng)控制在1-3度/S 如果升溫太快的話，由于熱應(yīng)力的影響會(huì)導(dǎo)致陶瓷電容破裂/PCB變形/IC芯片損壞 同時(shí)錫膏中的溶劑揮發(fā)太快，導(dǎo)致錫珠的產(chǎn)生，回流焊的預(yù)熱區(qū)一般占加熱信道長(zhǎng)度的1/4—1/3 時(shí)間一般為60—120S。

2、恒溫區(qū)

所謂恒溫意思就是要相對(duì)保持平衡。在恒溫區(qū)溫度通?？刂圃?50-170度的區(qū)域，此時(shí)錫膏處于融化前夕，錫膏中的揮發(fā)進(jìn)一步被去除，活化劑開始激活，并有效的去除表面的氧化物，SMA表面溫度受到熱風(fēng)對(duì)流的影響。不同大小/不同元件的溫度能夠保持平衡。板面的溫差也接近*小數(shù)值，曲線狀態(tài)接近水平，它也是評(píng)估回流焊工藝的一個(gè)窗口。選擇能夠維持平坦活性溫度曲線的爐子將提高SMA的焊接效果。特別是防止立碑缺陷的產(chǎn)生。通常恒溫區(qū)的在爐子的加熱信道占60—120/S的時(shí)間，若時(shí)間太長(zhǎng)也會(huì)導(dǎo)致錫膏氧化問題。導(dǎo)致錫珠增多，恒溫渠溫度過低時(shí)此時(shí)容易引起錫膏中溶劑得不到充分的揮發(fā)，當(dāng)?shù)交亓鲄^(qū)時(shí)錫膏中的溶劑受到高溫容易引起激烈的揮發(fā)，其結(jié)果會(huì)導(dǎo)致飛珠的形成。恒溫區(qū)的梯度過大。這意味著PCB的板面溫度差過大，特別是靠近大元件四周的電阻/電容及電感兩端受熱不平衡，錫膏融化時(shí)有一個(gè)延遲故引起立碑缺陷。

3、回流區(qū)

回流區(qū)的溫度*高，SMA進(jìn)入該區(qū)域后迅速升溫，并超出熔點(diǎn)30—40度，即板面溫度瞬間達(dá)到215-225度，（此溫度又稱之為峰值溫度）時(shí)間約為5—10/S 在回流區(qū)焊膏很快融化，并迅速濕潤焊盤，隨著溫度的進(jìn)一步提高，焊料表面張力降低。焊料爬至元件引腳的一定高度。形成一個(gè)（彎月面）從微觀上看：此時(shí)焊料中的錫與焊盤上的銅或金屬由于擴(kuò)散作用而形成金屬間的化合物，SMA在回流區(qū)停留時(shí)間過長(zhǎng)或溫度過高會(huì)造成PCB板面發(fā)黃/起泡/元件的損壞/如果溫度設(shè)定正確：PCB的色質(zhì)保持原貌。焊點(diǎn)光亮。在回流區(qū)，錫膏融化后產(chǎn)生的表面張力能適應(yīng)的校正由貼片過程中引起的元件引腳偏移。但也會(huì)由于焊盤設(shè)計(jì)不正確引起多種焊接缺陷，回流區(qū)的升溫率應(yīng)該控制在2。5度---3度/S 一般應(yīng)該在25-30/S內(nèi)達(dá)到峰值。溫度過低。焊料雖然融化，但流動(dòng)性差，焊料不能充分的濕潤，故造成假焊及泠焊。

4、泠卻區(qū)

SMA運(yùn)行到泠卻區(qū)后，焊點(diǎn)迅速降溫。焊料凝固。焊點(diǎn)迅速泠卻。表面連續(xù)呈彎月形 通常泠卻的方法是在回流焊出口處安裝風(fēng)扇。強(qiáng)制泠卻。并采用水泠或風(fēng)泠，理想的泠卻溫度曲線同回流區(qū)升溫曲線呈鏡像關(guān)系（對(duì)稱分布）

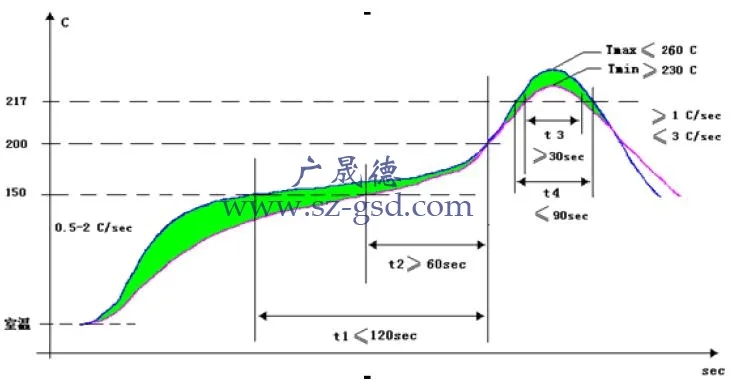

二、無鉛錫膏回流焊機(jī)溫度設(shè)置

無鉛錫膏的熔點(diǎn)是217度，常見的無鉛錫膏的成份為：Sn/Ag/Gu 其比率是：96.5/3.0/0.5 ：

1、預(yù)熱區(qū)升溫到175度，時(shí)間為100S左右，由此可得預(yù)熱區(qū)的升溫率（由于本測(cè)試儀是采用在線測(cè)試，所以從0—46S這段時(shí)間還沒有進(jìn)入預(yù)熱區(qū)，時(shí)間146-46=100S，由于室溫為26度 175-26=149度 升溫率為；149度/100S=1.49度/S）；

2、恒溫區(qū)的*高溫度是200度左右，時(shí)間為80S，*高溫度和*低溫度差25度；

3、回流區(qū)的*高溫度是245度，*低溫度為200度，達(dá)到峰值的時(shí)間大概是35/S左右。回流區(qū)的升溫率為：45度/35S=1.3度/S 按照（如何正確的設(shè)定溫度曲線）可知：此溫度曲線達(dá)到峰值的時(shí)間太長(zhǎng)。整個(gè)回流的時(shí)間大概是60S；

4、泠卻區(qū)的時(shí)間為100S左右，溫度由245度降到45度左右，泠卻的速度為：245度—45度=200度/100S=2度/S。
