目前市場上的回流焊機加熱方式主要分為：1、全熱風加熱方式；2、遠紅外線加熱方式；3、上熱風下紅外加熱方式。下面廣晟德就這三種加熱方式給大家詳細的介紹一下。

一、回流焊機全熱風加熱方式介紹

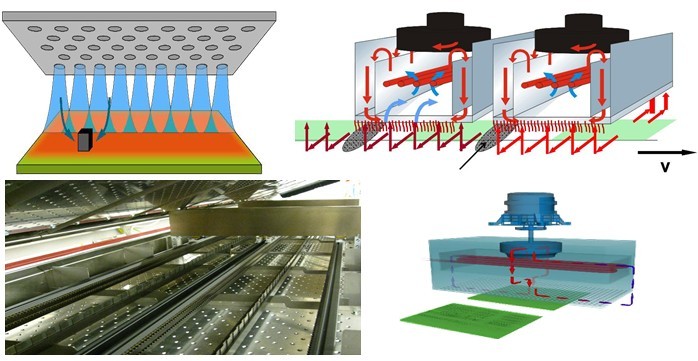

全熱風回流焊機的加熱系統主要由熱風馬達、加熱管、熱電耦、固態繼電器SSR、溫控模塊等部分組成。回流焊機爐膛被劃分成若干獨立控溫的溫區，其中每個溫區又分為上、下兩個溫區。每個溫區的結構示意圖如圖所示。溫區內裝有發熱管，熱風馬達帶動風輪轉動，形成的熱風通過特殊結構的風道，經整流板吹出，使熱氣均勻分布在溫區內。

二、回流焊機遠紅外線加熱方式

遠紅外線加熱回流焊機的原理是熱能通常有80％的能量以電磁波的形式——紅外線向外發射，焊點受紅外幅射后溫度升高，從而完成焊接過程。紅外線的波長通常在可見光波長的上限(0.7～0.8μm)到毫米波之間，其進一步劃分可將0.72～1.5μm稱為近紅外；1.5～5.6μm稱為中紅外；5.6～1000μm稱為遠紅外 。通常，波長在1.5～l0μm的紅外輻射能力最強，約占紅外總能量的80％～90％，紅外輻射能的傳遞一般是非接觸式進行。被輻射到的物體能快速升溫，其升溫的機理是：當紅外波長的振動頻率與被它輻射物體分子問的振動頻率一致的時候，被它輻射到的物體的分子就會產生共振，引發激烈的分子振動，分子的激烈振動即意味著物體的升溫。

遠紅外線加熱回流焊爐通常每個溫區均有上下加熱器，每塊加熱器都是優良的紅外輻射體，而被焊接的對象，如PCB基材、錫膏中的有機助焊劑、元件的塑料本體，均具有吸收紅外線的能力，因此這些物質受到加熱器熱輻射后，其分子產生激烈振動，迅速升溫到錫膏的熔化溫度之上，焊料潤濕焊區，從而完成焊接過程。紅外加熱器的種類很多，大體可分和兩大類，一類是燈源輻射體，它們能直接輻射熱量，又稱為一次輻射體；另一類是面源板式輻射體，加熱器鑄造在陶瓷板、鋁板或不銹鋼板板內，熱量首先通過傳導轉移到板面上來。兩類熱源分別產生1～2.5μm和2.5～5μm波長的輻射。

三、上熱風下紅外加熱回流焊機

上熱風加熱，下紅外線加熱的回流焊機是結合前兩種的加熱方式。這種加熱方式目前在市場上的回流焊機加熱應用的也非常廣泛。
