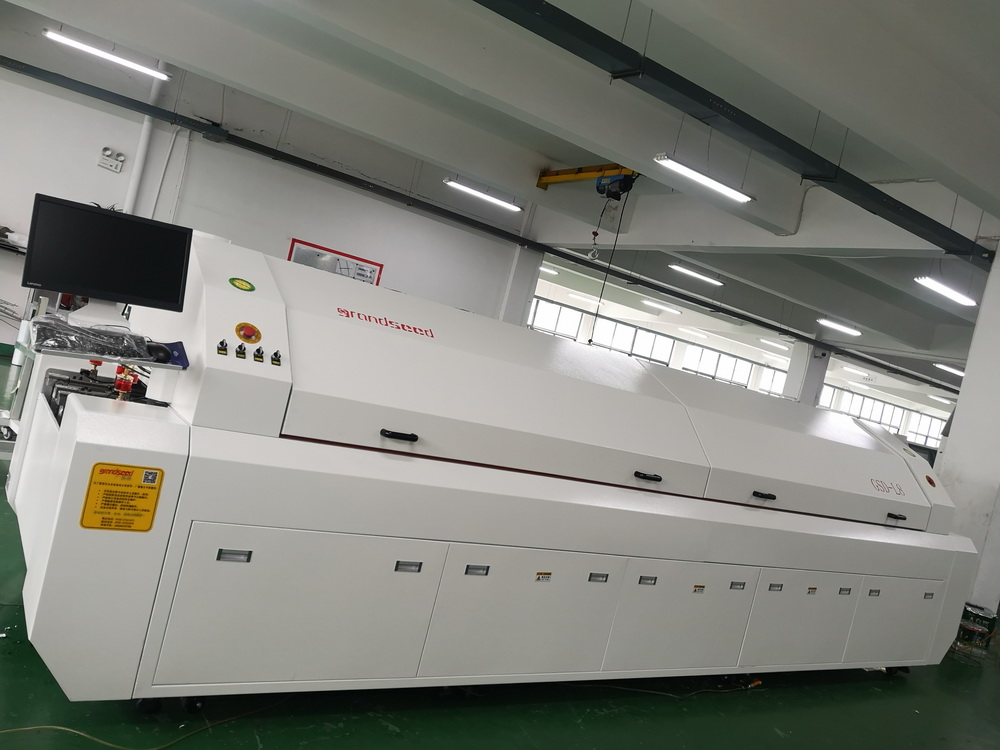

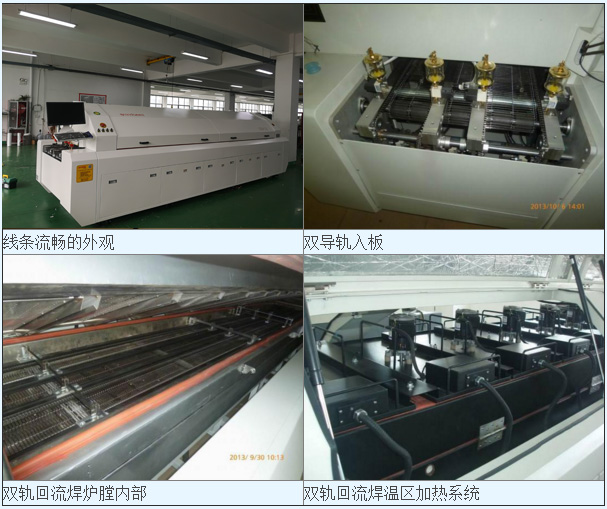

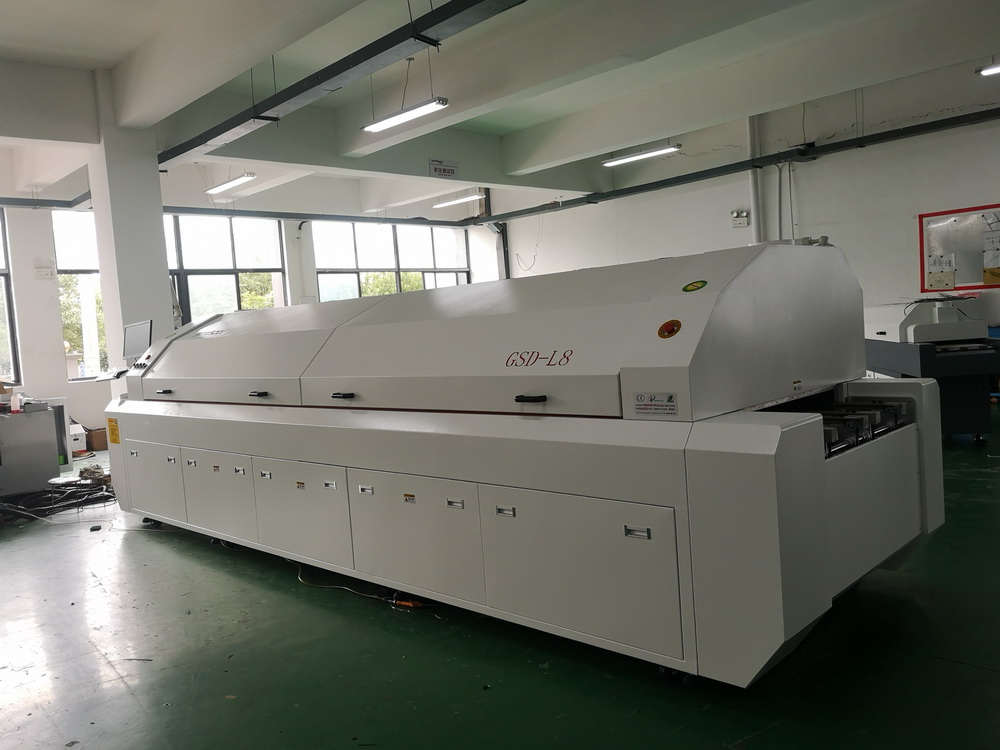

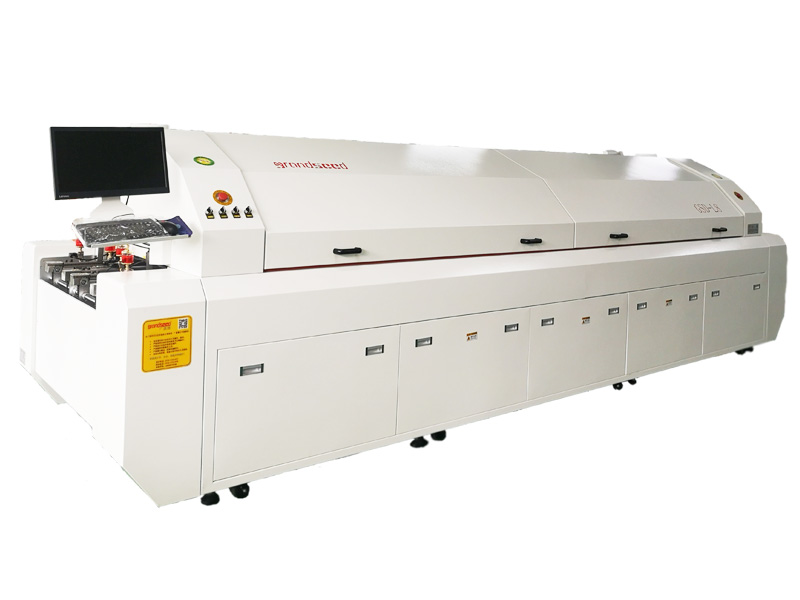

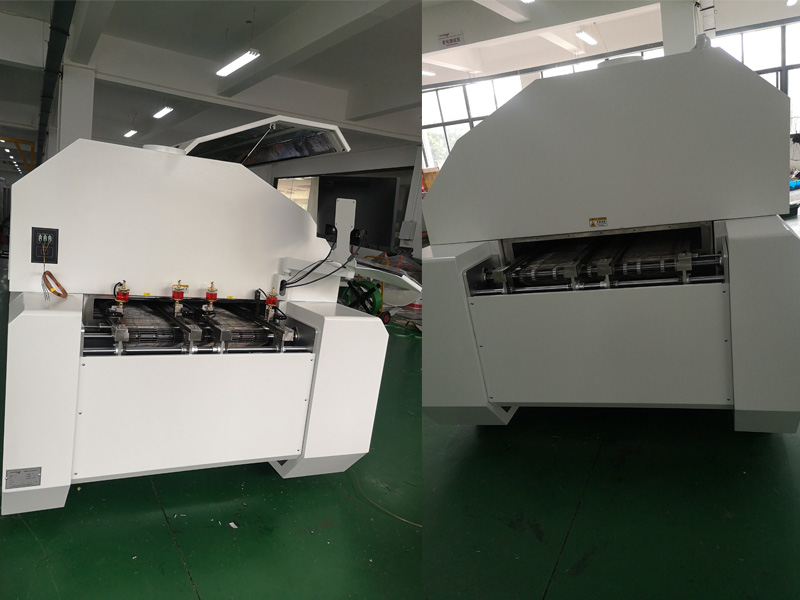

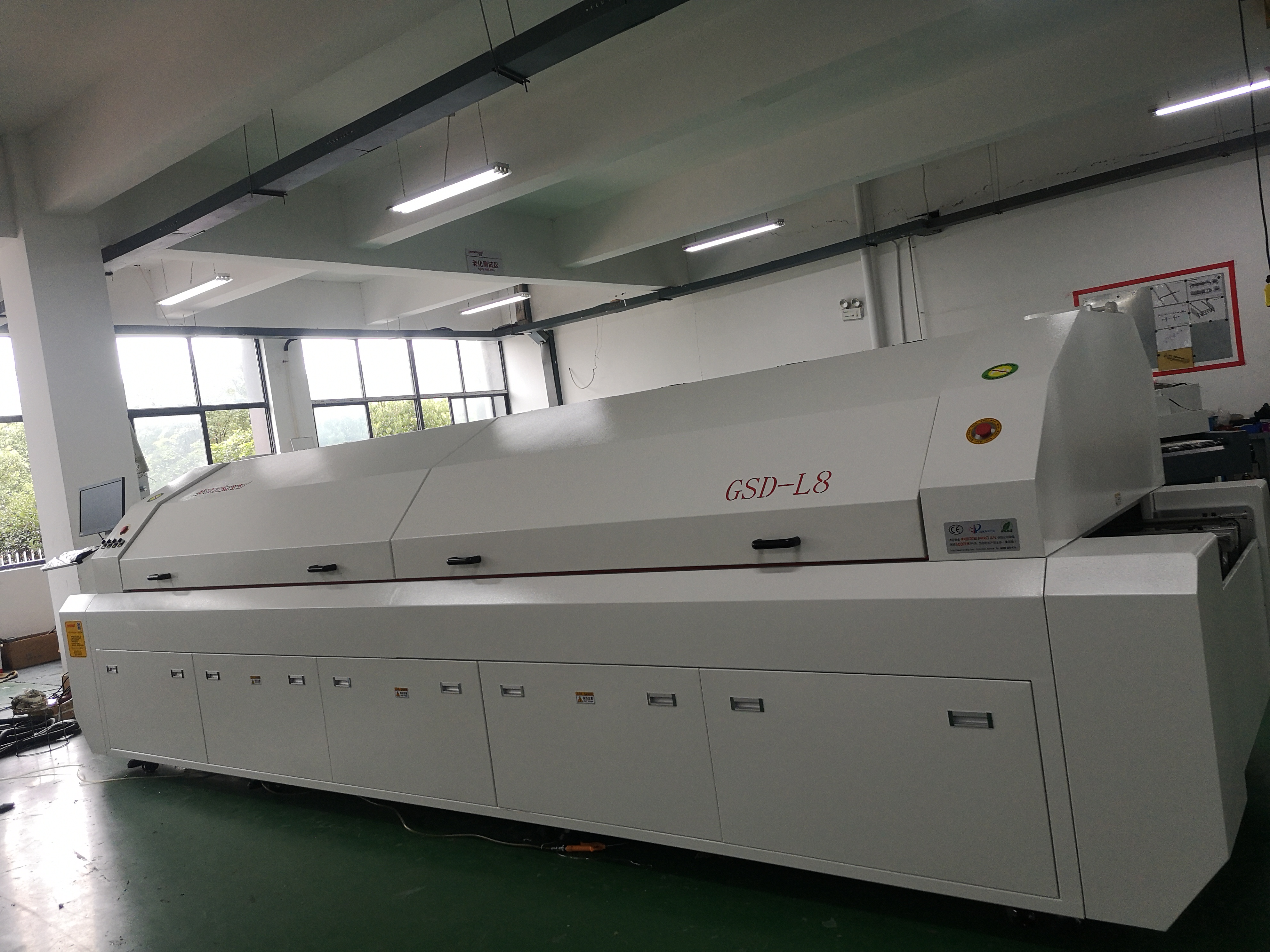

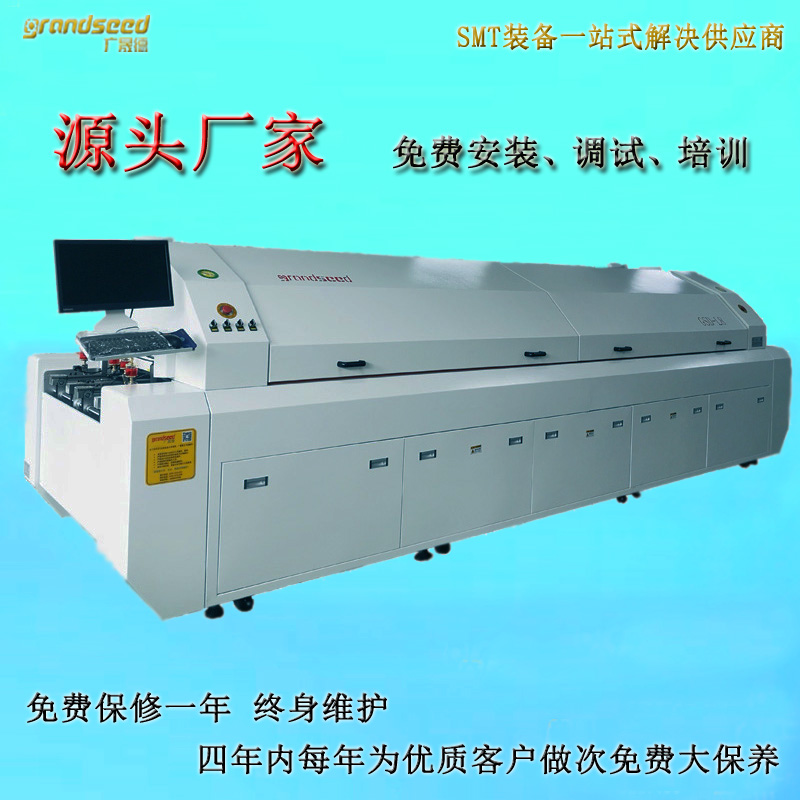

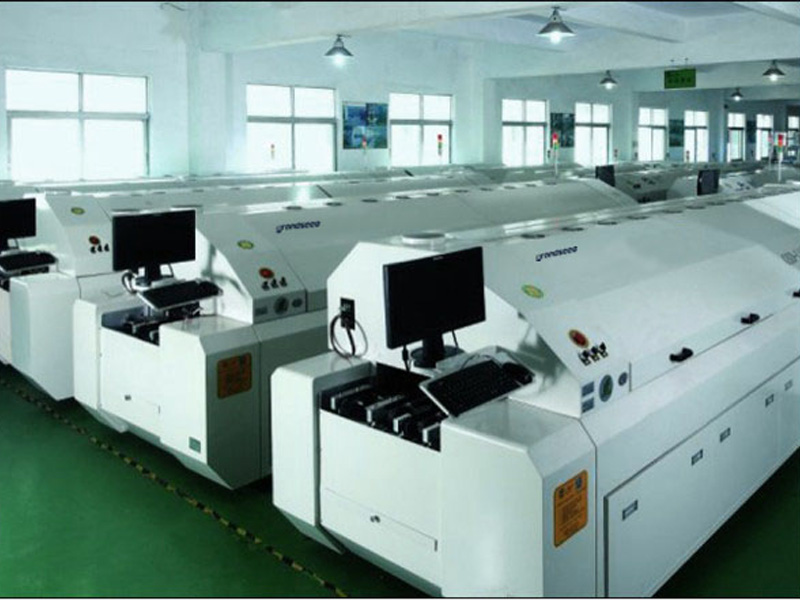

廣晟德大型雙軌回流焊設備結構細節圖

廣晟德大型雙軌回流焊設備性能優勢

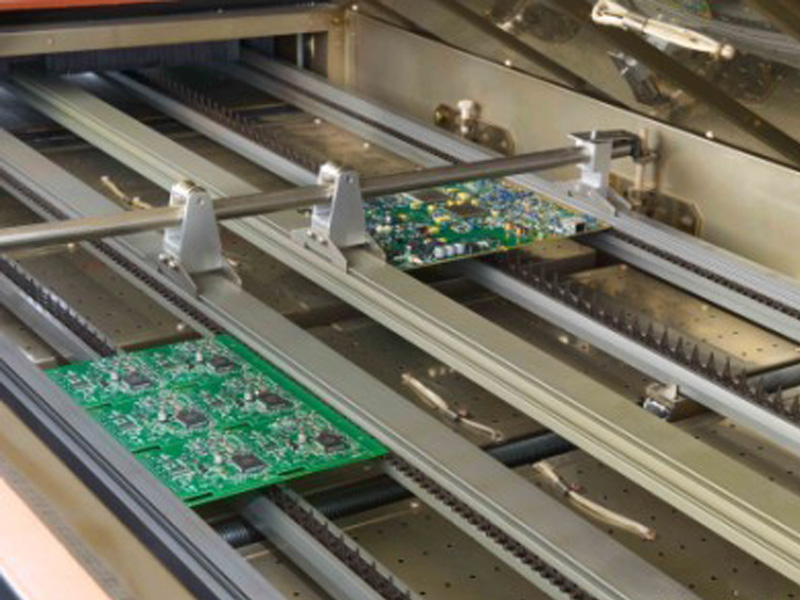

● 雙導軌獨立運輸使兩種不同型號產品在雙導軌上同時過回流焊，生產效率可提高兩倍；

● 為延長馬達的使用壽命，我公司技術人員專業設計；使內部冷卻循環對流，使馬達周邊溫度降至到38℃左右；

● 高溫高速馬達運風平穩，震動小，噪音低；

● 專業風輪設計，風速穩定，有效地防止PCB板受熱時風的均勻性，達到較高的重復加熱；

● 各溫區采用強制獨立循環，獨立PID控制，上下獨立加熱方式，使爐腔溫度準確，均勻，熱容量大；高科技的加熱方式, 解決了回流焊焊接時的死角難題.適合CSP、BGA、0201CHIP等電器元件的焊接；

● 配備斷電保護功能的在線UPS，保證斷電后PCB板正常輸出，不致?lián)p壞；

● 獨立控制的冷卻系統，進口不銹鋼制作，上下冷卻對流，冷卻后的曲線與焊接溫度曲線成鏡像，完全符合SMT國際認證標準。

● 保溫層采用硅酸鋁保溫材料，多層保溫爐膛設計，爐體外衣表面溫度比環境溫度高5度左右，有效的降低了工作環境溫度，保溫效果好，升溫快，從室溫到工作溫度≤20min； 特殊爐膽設計，耗電量低；

特別提醒

購買廣晟德回流焊設備可按月分期付款，詳情咨詢廣晟德。

廣晟德大型雙軌回流焊設備GSD-L8H技術參數

控制系統：電腦＋PLC（Windows 10）；

電腦系統：Windows 10系統；

操作控制界面：中英文在線自由切換；

系統控制方式：PC+PLC+PID+SSR+溫控模塊；

設備及人員安全性：設漏電保護器；

溫度過高或過低報警功能：標配；

定時加油：電腦自動加油,潤滑鏈條；

實時監控并記錄：以每日形式生成用戶操作記錄日志文件；

溫區溫度曲線圖：每日生成各溫區的溫度曲線圖文件,用戶可查看分析各溫區溫度走勢；

溫度曲線測試：系統具有溫度曲線測試功能,并根據曲線作出分析；

異常報警方式：高溫或低溫異常報警；

加熱區：上8下8共16個加熱區；

加熱區長度：3200mm；

升溫時間：從常溫到溫度平衡的開始時間約20 min；

溫控范圍：室溫～300℃；

溫控精度：±1～2 ℃；

三點溫差：±3℃；

冷卻區個數：標配上2/下2共4個冷卻區；

冷卻方式：風冷；

風速調整：分層、變頻可調；

排風量：2000m3/h-2500m3/h；

分貝聲級：60分貝以下；

斷電保護：UPS電源；

電源：A3?380V 50HZ；

正常運行功率/總功率：11/73KW；

機身尺寸(L*W*H)：5530 mm(L)*1650 mm(W)*1500 mm(H)；

凈重：2350 KG。

廣晟德大型雙軌回流焊設備GSD-L8H加熱部件配置參數

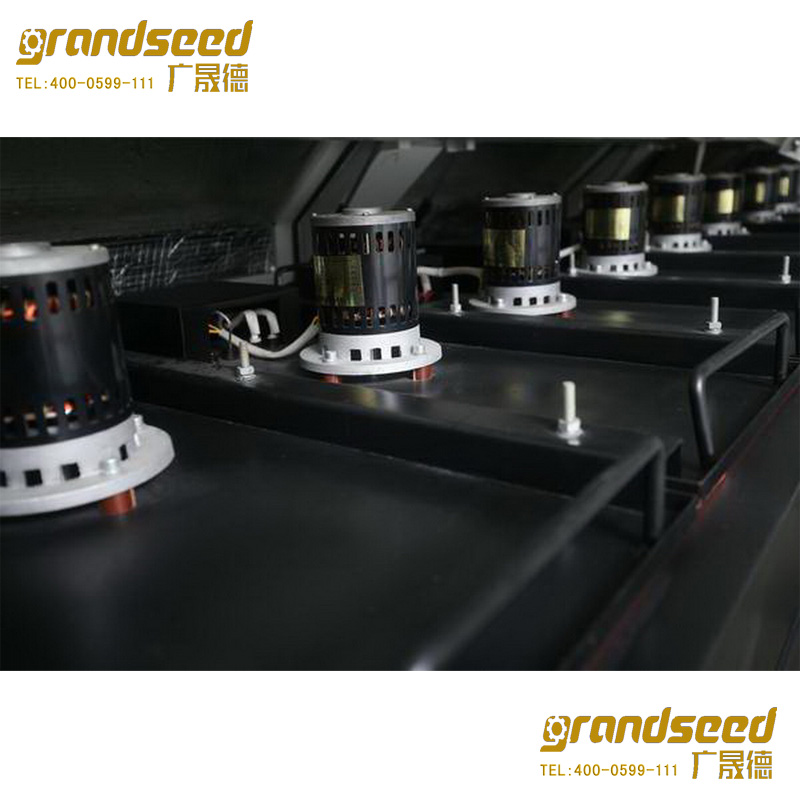

熱風馬達：耐高溫長軸馬達，轉速2800rpm，采用變頻器調速技術，對所有熱風馬達進行0至2800轉的無極調速；

加熱元件：特制長壽命繞線式發熱絲，熱效率及靈敏度高，熱慣性小；

風道結構：廣晟德特制高效加速渦輪+渦殼雙風道結構，提供充足的循環風量；

助焊劑及煙氣回收：強制抽風裝置，全程助焊劑及煙氣回收，確保助焊劑及煙氣不外泄。

廣晟德大型雙軌回流焊設備GSD-L8H傳動部件配置

高強度抗扭導軌：高強度硬化處理導軌堅固耐用；

運輸鏈條結構：長軸碳鋼鏈條；

傳送鏈條伸出長度：標準4.8mm；

運輸馬達：三相東邦變頻調速馬達；

鏈條潤滑方式：電腦控制加油，用戶可設定周期及滴注時間（為運輸鏈條提供更好的潤滑效果）；

網帶配置：700mm寬不銹鋼網帶，與鏈條同步運行。

廣晟德大型雙軌回流焊設備GSD-L8H機體結構

機架結構：整體框架焊接結構，堅固耐用；

門結構：均為可拆卸式結構，提供最大的維護空間；

上爐體開啟方式：雙電動直線式傳動頂升桿，具自鎖功能，安全可靠；

頂蓋開啟方式：自制專用支撐，方便清潔。

廣晟德大型雙軌回流焊設備GSD-L8H適用PCB板要求

PCB尺寸：（W）50 ～（W）250mm；

傳輸網帶寬度：700mm；

鏈軌調寬范圍（雙軌道）：50～250mm；

PCB板上元件高度限制：上30mm下25mm；

傳送速度：0～2000mm/min  變頻可調；

傳送方向：左→右；

傳送方式：雙鏈軌+網帶傳送；

軌道固定方式：1-3固定或1-4固定（自定）；

PCB傳輸高度：900±20mm。
