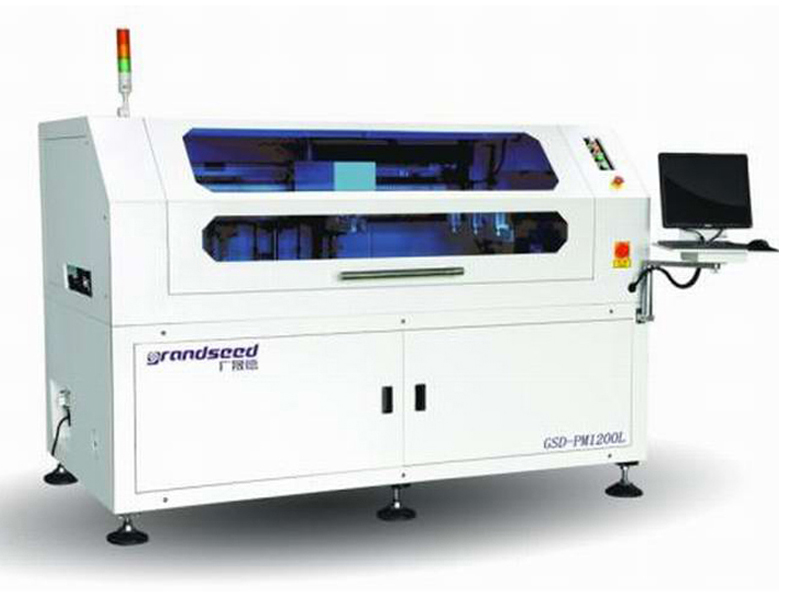

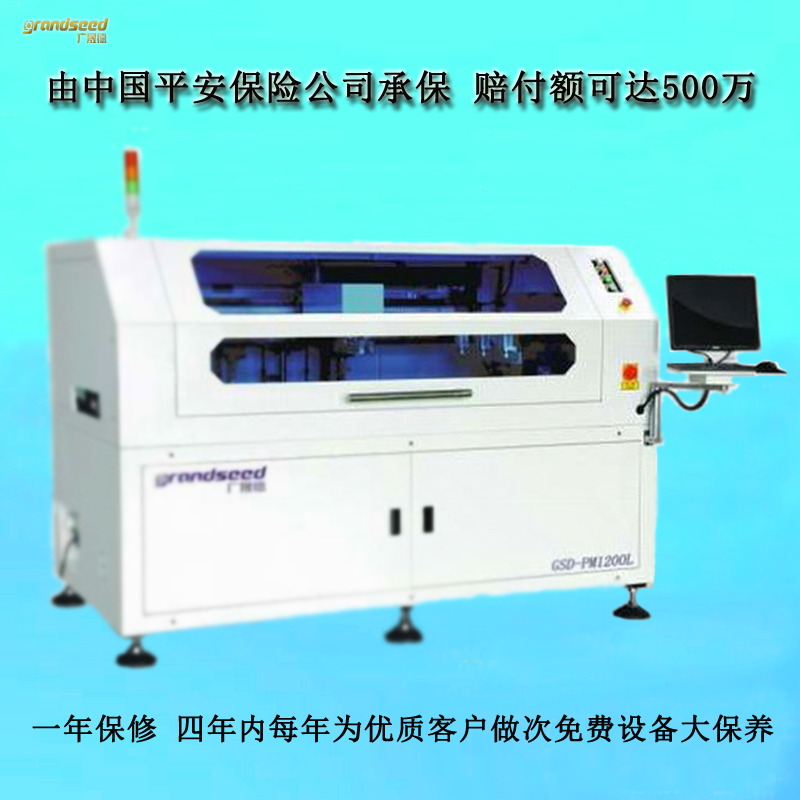

LED全自動錫膏印刷機GSD-PM1200L功能特性

☆ 采用先進的圖像視覺識別系統，獨立控制與調節的照明，高速移動的鏡頭，準確地進行PCB與模板的對準，確保印刷精度為±0.025mm。

☆ 精度伺服馬達驅動及PC控制，確保印刷精度和穩定性，精確的圖像識別技術具有±0.008mm重復定位精度。

☆ 懸浮式印刷頭，特殊設計的采用高精度的步進馬達直連式驅動刮刀升降，壓力、速度、行程均由PC內運動控制卡精確控制，使印刷質量更均勻穩定；刮刀橫梁經過特殊優化結構設計，輕巧且外形美觀。

☆ 可選擇人工/自動網板底面清潔功能。自動、無輔助的網板底面清潔功能，可編程控制干式、濕式或真空清洗，清洗間隔時間可自由選擇，能徹底清除網孔中的殘留錫膏，保證印刷質量。

☆ 組合式工作臺，可根據PCB基板大小設定安置頂針和真空吸筒，使裝夾更加快速、容易。

☆ 多功能的板處理裝置，可自動定位夾持各種尺寸和厚度的PCB板，帶有可移動的磁性頂針和真空平臺及真空盒，有效地克服板的變形，確保印刷下錫均勻。

☆ 具有“WindowsXP窗口”操作接口和豐富的軟件功能，具有良好的人機對話環境，操作簡單、方便、易學、易用。

☆ 具有對故障自診斷聲、光報警和提示故障原因功能。

LED全自動錫膏印刷機GSD-PM1200L性能優勢

●有效的清洗結構提供：干洗、濕洗、真空三種清先模式任意組合模式可編程使用，從而實現完善的清洗效果.

●環形高亮度的LED燈，可調式四路光源組合功能，使各類形馬克標記很好的識別（包括不規則的馬克標記點），適應鍍錫、鍍銅、鍍金、噴錫、FPC等各類形不同顏色的PCB板.

●采用GSD獨創柔性挾持裝置及角度旋轉壓板裝置.，導軌采用皮帶傳送PCB、速度為1500mm/S可變速、可實現任意傳送PCB方向,PCB支撐采用磁性頂針、真空吸嘴固定裝置.從而滿足了不同PCB挾持定位需求.

●根據鋼網印刷及漏版印刷的專注工藝需求的不同及升降可靠性而設計，考慮錫膏外泄及刮刀片具有一定彈性裝夾而設計，刮刀壓力、升降速度、印刷速度、印刷需求工藝范圍實現可編程修改，為操作者提供了一個良性印刷控制窗口.

●為作業者實現各種尺寸的鋼網裝夾便捷，加上有效的Y向鋼網自動定位功能，在現實生產過程中能夠快速更換產品機型.

●GSD獨特專利科研馬克識別系統，根據馬克識別讀出相應座標位置值與機器各軸座標值采用數學運算公式運算得出準確對位值，實現高精度對位印刷，從而輕松實現01005間距印刷.

LED全自動錫膏印刷機GSD-PM1200L技術參數

小網框尺寸：737X737mm

大網框尺寸：1500X750mm

網框厚度：25~40mm

PCB小尺寸：80X50mm

PCB大尺寸：1200X350mm

PCB厚度：0.4~6mm

PCB翹曲量：＜1%

傳送高度：900±40mm

傳送方向：左-右;右-左;左-左;右-右

運輸速度：1500mm/S

PCB的定位支撐方式：磁性頂針/可調節頂升平臺/等高塊

PCB的定位夾緊方式：邊夾,真空吸嘴

印刷頭：兩個獨立的直聯式馬達驅動印刷頭

刮刀速度：6~200mm/sec

刮刀壓力：0~15Kg 馬達控制

刮刀角度：60°/55°/45°

刮刀類型：鋼刮刀標準,膠刮刀

鋼網分離速度：0.1~20mm/sec

清洗方式：干、濕、抽真空

工作臺調整范圍：X±10mm;Y±10mm;θ±2°　

重復定位精度：±0.015mm

印刷精度：±0.03mm

印刷周期：<15s (Exclude Printing & Cleaning)

換線時間：<5Min

使用空氣：4.5~6Kg/cm2

電源：AC220±10%,50/60HZ 1Φ 3KW

控制方法：PC Control

機器外形尺寸：2220(L)X1200(W)X1500(H)mm

機器重量：1500Kg
