回流焊機運輸系統是將電路板，從回流焊機入口按一定速度輸送到回流焊機出口的運輸裝置，包括導軌、網帶（中央支撐）、鏈條、運輸馬達、軌道寬度調整機構、運輸速度控制機構等部分。

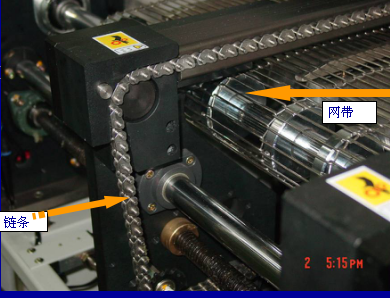

回流焊機主要運輸方式有：（1）鏈傳動（Chain）（2）鏈傳動+網傳動(Mesh)（3）網傳動（4）雙導軌運輸系統（5）鏈傳動+中央支撐系統。其中，比較常用的運輸傳動方式為鏈條/網帶的傳動方式，即鏈傳動加網傳動。

回流焊機運輸系統

1、回流焊機運輸速度控制

回流焊機傳動系統的傳輸速度控制比較普遍采用的是變頻器+全閉環控制的方式。

回流焊機控制流程圖：編碼器CPU變頻器運輸馬達輸入檢測輸出控制

回流焊機運輸系統

回流焊機運輸系統

2、回流焊機軌距調節

根據所生產PCB的不同寬度，軌道間距要做相應的調整?；亓骱笝C(jī)的加工產品尺寸范圍就是由回流焊機所能調整到的最大軌距決定的。
