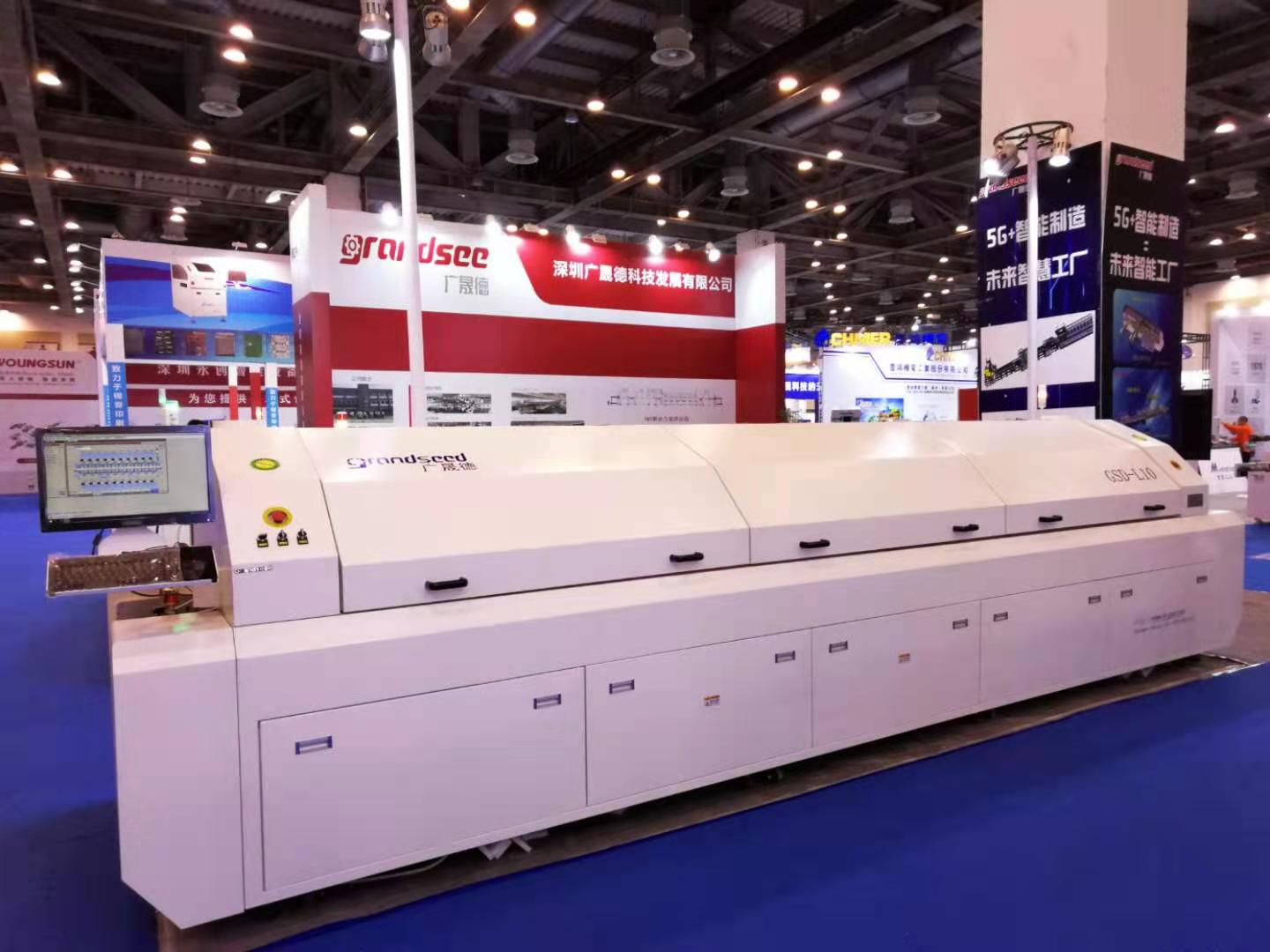

電腦主板尺寸比一般的線路板要大的多，一般的回流焊機寬度不夠；并且電腦主板和新能源逆變器線路板上的各類精密貼片元器件也比較多，用一般的回流焊機進行焊接會出比較多的質量問題，廣晟德針對電腦主板合新能源逆變器的回流焊接開發的一款回流焊機解決了以上問題。

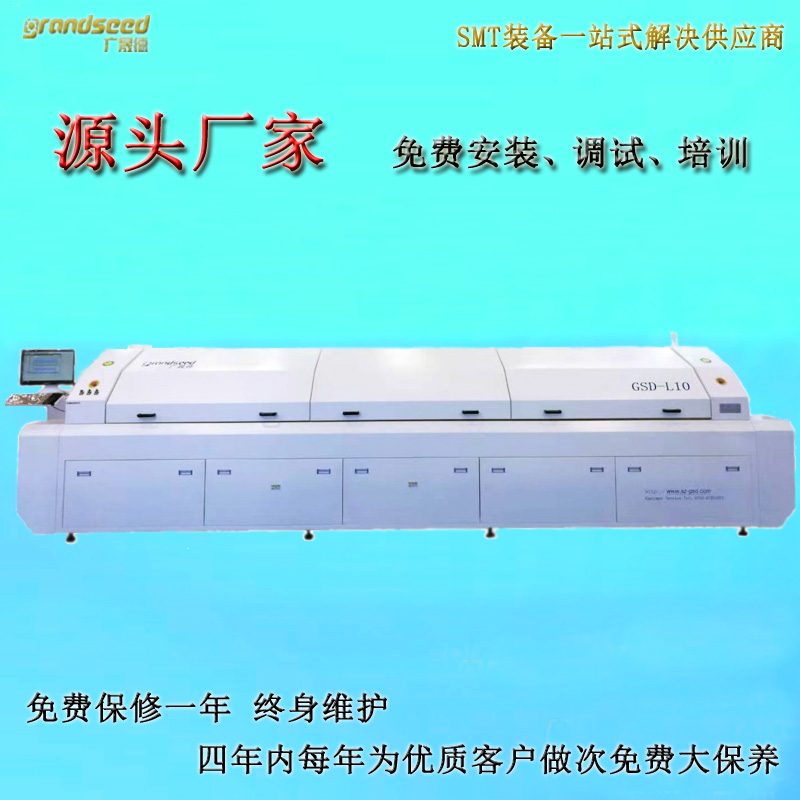

電腦主板和新能源逆變器線路板專用回流焊機GSD-L10技術參數

控制系統：電腦＋PLC

加熱/冷卻區：上十下十共20個加熱區 2個冷卻區

加熱區長度：3350mm

溫控范圍：室溫-350℃

溫控精度：±1℃

三點溫差：±2℃

冷卻方式：強制風冷（軸流風冷系統）

PCB尺寸：（W）50-（W）400mm

PCB傳輸高度：900±20mm

傳送方式：鏈軌+網帶傳送

傳送方向：左→右

傳送速度：0-2000mm/min  變頻可調

鏈軌調寬范圍：50-500mm

傳輸網帶寬度：460mm

斷電保護：UPS電源

電源：A3?380V 50HZ

正常運行功率/總功率：6/88KW

機身尺寸(L*W*H)：6180mm(L)*1500mm(W)*1550mm(H)

凈重：2350KG

電腦主板和新能源逆變器線路板專用回流焊機GSD-L10性能優勢

1、為延長馬達的使用壽命，我公司技術人員專業設計；使內部冷卻循環對流，使馬達周邊溫度降到38℃左右；

2、優質高溫高速馬達運風平穩，震動小，噪音低；

3、專業風輪設計，風速穩定，有效地防止PCB板受熱時風的均勻性，達到高的重復加熱；

4、各溫區采用強制立循環，立PID控制，上下立加熱方式，使?fàn)t腔溫度準確，均勻，熱容量大；加熱方式,解決了回流焊焊接時的死角難題.適合CSP、BGA、0201CHIP等電器元件的焊接；

5、配備斷電保護功能的在線UPS，保證斷電后PCB板正常輸出，不致?lián)p壞；

6、立控制的冷卻系統，進口不銹鋼制作，上下冷卻對流，冷卻后的曲線與焊接溫度曲線成鏡像，完全符合SMT際認證標準。

7、保溫層采用優質硅酸鋁保溫材料，多層保溫爐膛設計，爐體外衣表面溫度比環境溫度高5度左右，有效的降低了工作環境溫度，保溫效果好，升溫快，從室溫到工作溫度≤20min； 特殊爐膽設計，耗電量低。

電腦主板和新能源逆變器線路板專用回流焊機GSD-L10控制系統特點

1、Windows 視窗操作系統,中英文界面，操作簡單易學；兩種控制方式，電腦控制與緊急手動控制，具有安全保障功能；

2、PC機與PLC（單片機）通訊采用PC/PP協議，工作穩定，杜死機；

3、強大的軟件功能，對PCB板在線測溫，并隨時對數據曲線進行分析，儲存和打印；

4、自動監測，顯示設備工作狀態，利于隨時監控設備；
